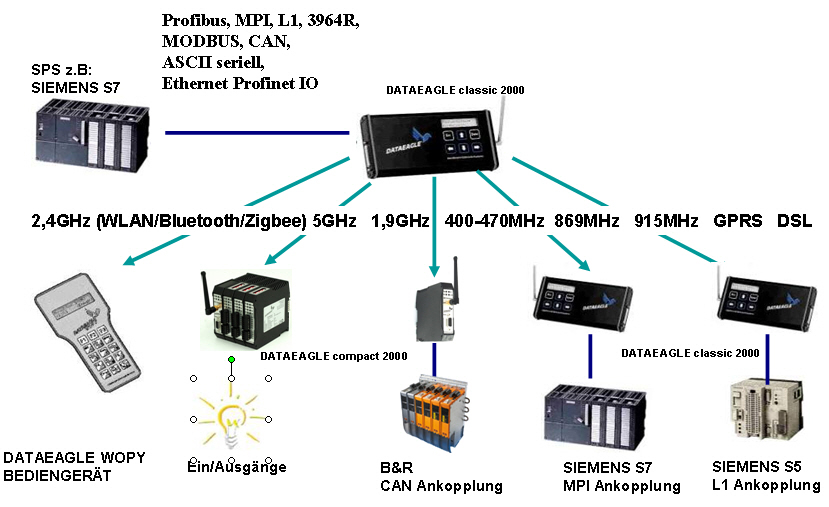

Радиомодем передачи данных со встроенным Протоколом и Модулем с сетевыми интерфейсами для подключения к шине Profibus DP, контроллерам Siemens S5 и S7, а так же к внешним модулям Ввода/Вывода. Мы рекомендуем Серию DATAEAGLE 2000, если вы хотите управлять процессом с помощью радиоканала. Данная серия DATAEAGLE посредством радиосигнала позволяет поддерживать коммуникацию при управление каким-либо процессом, передачу и распределение данных. Интерфейс для программного цикла ПЛК (PLC) состоит из передающего и принимающего устройств. Интерфейсы наделены следующим набором опций:
Profibus DP до 12 Mbit
MPI/PPI для Siemens S7 200/300/400
Profinet IO
L1 для Siemens S5
3964R для Модулей связи CP 341
CAN
Modbus RTU
Modbus TCP
ASCII открыто представленного последовательного порта
DATAEAGLE Compact с модулями Ввода/Вывода

Вышеупомянутые интерфейсы будут непрозрачны (зашифрованы) в радиоканале и заканчиваться в радиостанции. Затем данные из шины последовательного протокола распаковываются и передаются в радиоканал. С этого момента все устройства DATAEAGLE 2000 равны, в независимости от их принадлежности к той или иной последовательной шине. При использовании интерфейса MPI никаких дополнительных интерфейсных модулей на стороне управления не требуется.
Интерфейс MPI доступен во всех контроллерах Siemens серии S7 200/300/400. Нет необходимости в Стандартных функциональных блоках. Можно использовать в построении сети Точка-Точка и сети Мастер-Слэйв. Могут использованы и смешанные интерфейсы управления. DATAEAGLE 2000 наделен внутренним конвертором протоколов. Например, Центр может иметь S7 400 с интерфейсом Profibus DP или Profinet а удаленное устройство использовать интерфейс S7 MPI и S5 PG. Доступно любое сочетание.

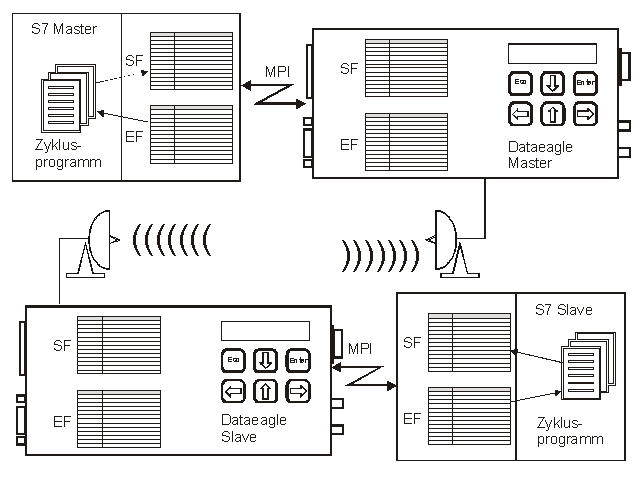

Механизм работы передачи сообщений:

Программа цикла Master-Контроллера записывает сообщение, которое необходимо передать, в Исходящее (Блок данных). DATAEGALE Master читает через используемый аппаратный интерфейс, здесь MPI, данный Блок данных и копирует Данные во внутреннюю память. Затем происходит отправка сообщения выбранному Slave-устройству. DATAEALGE Slave снова записывает полученные Данные через используемый аппаратный интерфейс (причем, внутренний аппаратный интерфейс DATAEGALE Master может отличаться) в Slave-Контроллер, и уже от туда будет обработана внутренней Программой цикла. Возвращение данных происходит по такому же механизму, только с другими Блоками данных.
В радиосети типа Master-Slave могут быть включены до 99 DATAEAGLE Slave-устройств. Каждому Slave-устройству присваивается свободно определяемое пользовательское пространство в Передающем и Принимающем Блоке данных. Затем, между собой Master и Slave прозрачно обмениваются по радиоканалу этой выделенной частью в обоих направлениях.

Преимущества концепции DATAEAGLE 2000:

Применение DATAEAGLE 2000 актуально при передачи данных на больше расстояния или в условиях низкого качества радиосигнала, когда, например, отсутствует прямая видимость между устройствами. Путем разрыва радиоканалом кабеля интерфейса последовательной шины данные проще передавать. DATAEAGLE позволяет взять на себя все функции для передачи данных по радиоканалу, а так же резервного копирования данных.

Недостатки концепции DATAEAGLE 2000:

Эта концепция медленнее, чем передача данных по последовательной шине и функции последовательной шины идут с потерями. Таким образом, при прерывании радиоканала в Profibus не генерируется ошибка. В Блоке данных будет отображено через Бит состояния, если новое сообщение будет получено.
